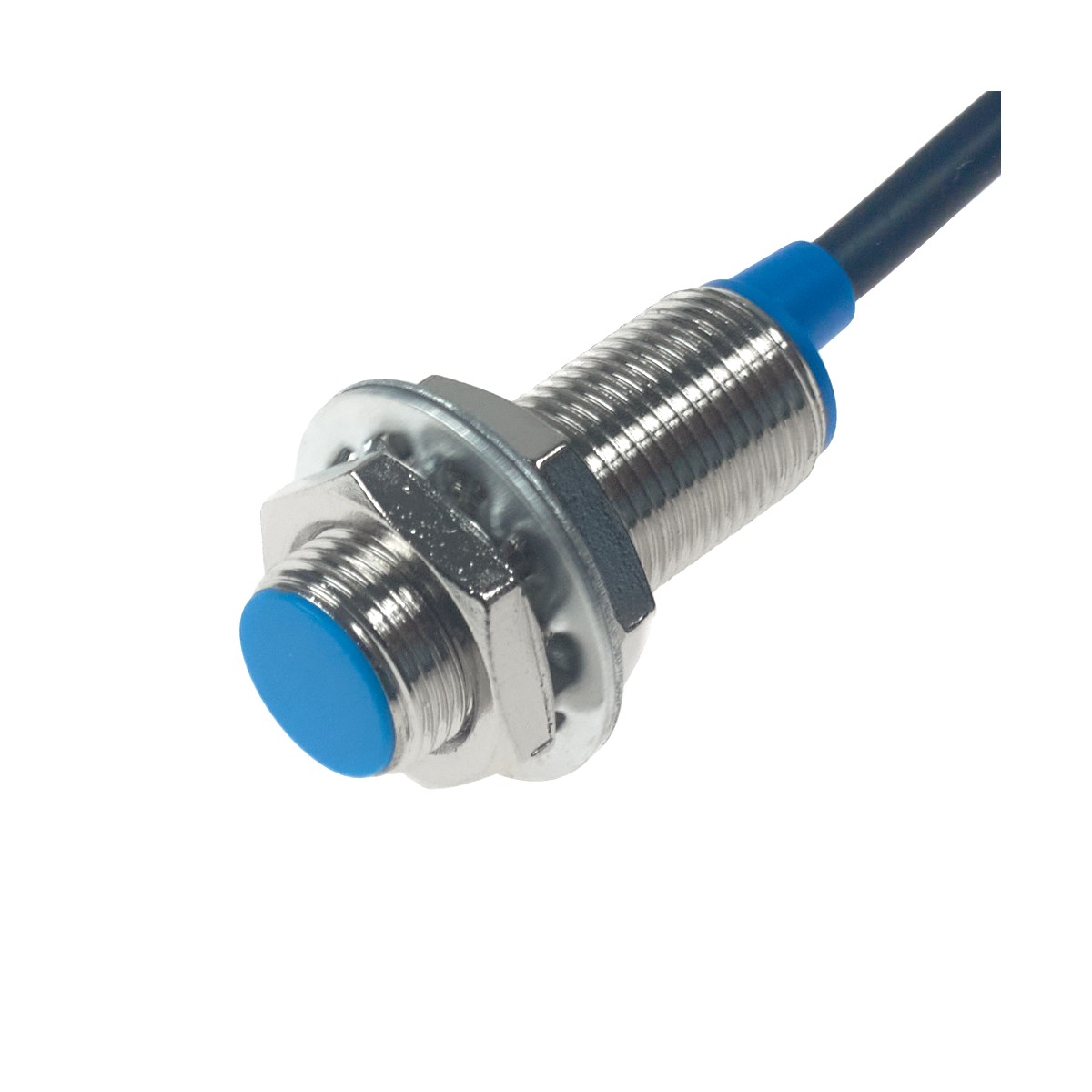

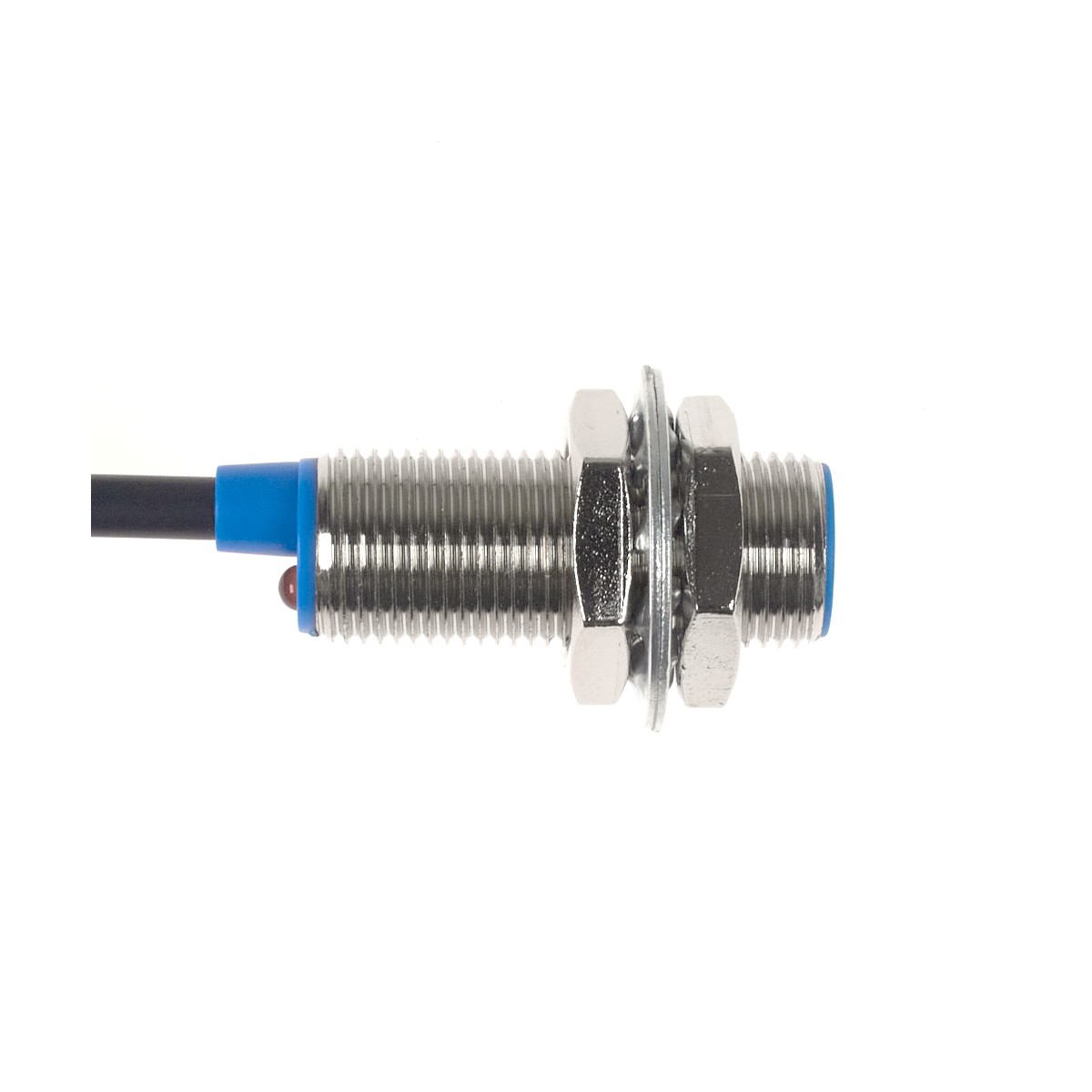

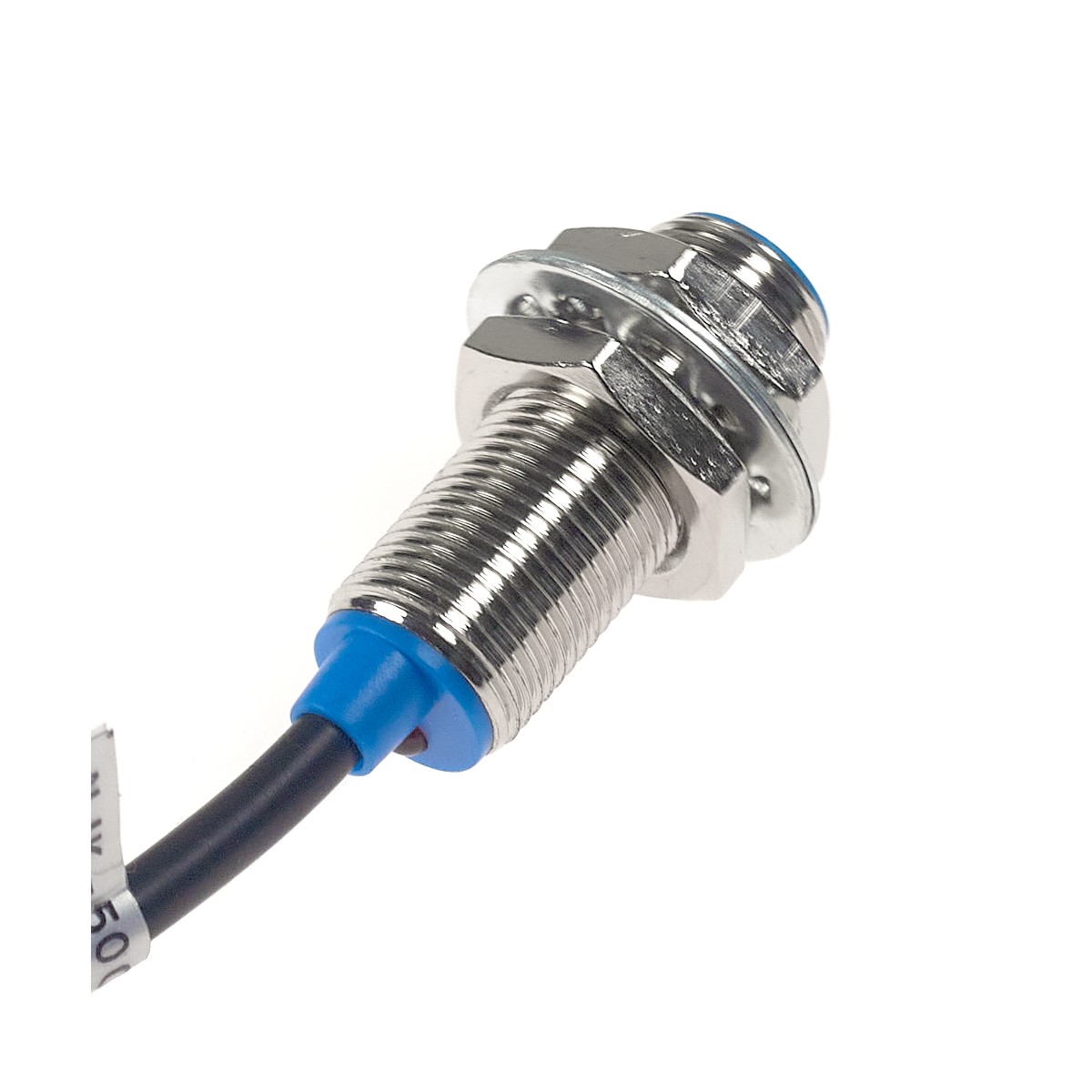

Sensor de proximidad efecto Hall mod. NJK-5002C (NPN-NO)

El Sensor de proximidad efecto Hall NJK-5002C te permite detectar objetos magnéticos en un rango de hasta 10mm. De fácil integración con sistemas digitales como Arduino, Pics o PLCs. Solo es necesario conectar la salida del sensor a una entrada digital del microcontrolador. La salida de este sensor es de tipo NPN normalmente abierto, por lo que al detectar un objeto la salida será GND y en estado de reposo VCC(resistencia Pull-Up). Puede ser alimentado con 5V y trabajar directamente con Arduino. Si se desea extender el rango de detección se recomienda alimentar con 12V o 24V y utilizar un optoacoplador para la conexión con Arduino.

Los sensores de proximidad de efecto Hall sirven para detectar la presencia o ausencia de objetos magnéticos (Ejm imanes). Cuando el sensor detecta un campo magnético(objeto magnético) su salida eléctrica cambia de estado (ON/OFF), de forma similar a un interruptor. Al tratarse de un sensor sin contacto, su durabilidad es muy extendida a comparación de otros tipos de sensores como switches o interruptores mecánicos. Además al tratarse de un elemento completamente sellado, es muy poco susceptible al agua o polvo, que puede afectar a los sensores ópticos y/o mecánicos. Si bien se trata de un sensor sin contacto, el rango de detección es limitado a unos cuantos milímetros y depende de factores como el campo magnético que genere el objeto y el voltaje de alimentación del sensor. Son muy utilizados en sistemas de automatización industrial, como contadores de objetos, posicionamiento en maquinaria o para activar alguna acción con la presencia de un objeto magnético.
